PDC 漂移室模拟方案

参考资料与教学

漂移室原理

• 漂移室教学材料 (中文)
• Drift Chamber Tutorial (ICFA 2005)
• Drift Chamber Principles (IOP)

Geant4 模拟

• Geant4 Simulation Tutorial (Munich 2018)

PDC 探测器技术文档

• PDC 详细参数与设计说明
• PDC CAD 截图

PDC 指标

设计与用途

PDC探测器（质子漂移室）用于测量与束流速度相近（projectile-rapidity）的质子的动量，放置在SAMURAI磁铁下游。为减少探测器平面数量，PDC采用阴极读出法获取位置信息，阳极平面使用Walenta型漂移室，8毫米漂移长度设计减少阳极线数量。为探测多粒子事件，阴极线采用三种方向：0度、+45度和-45度。

注：PDC采用阴极读出（cathode readout）。当电离产生的电子向阳极丝漂移并引发雪崩时，会在附近的阴极条上产生感应电荷，通过读取这些感应电荷来确定粒子的位置。

主要参数

• 有效面积：1700mm × 800mm
• 阳极线：金-钨/铼合金，30μm直径，间距16mm，漂移长度8mm
• 阴极线：金-铝合金，80μm直径，间距3mm
• 阳极-阴极间隙：8mm
• 阴极条宽度：12mm（每4根阴极线合并成一个条）
• 供电：阳极线施加正高压，势线施加轻微负高压
• 配置：阴极(U)-阳极(V)-阴极(X)-阳极(U)-阴极(V)
• 运行气体：Ar+25% i-C4H10 或 Ar+50% C2H6

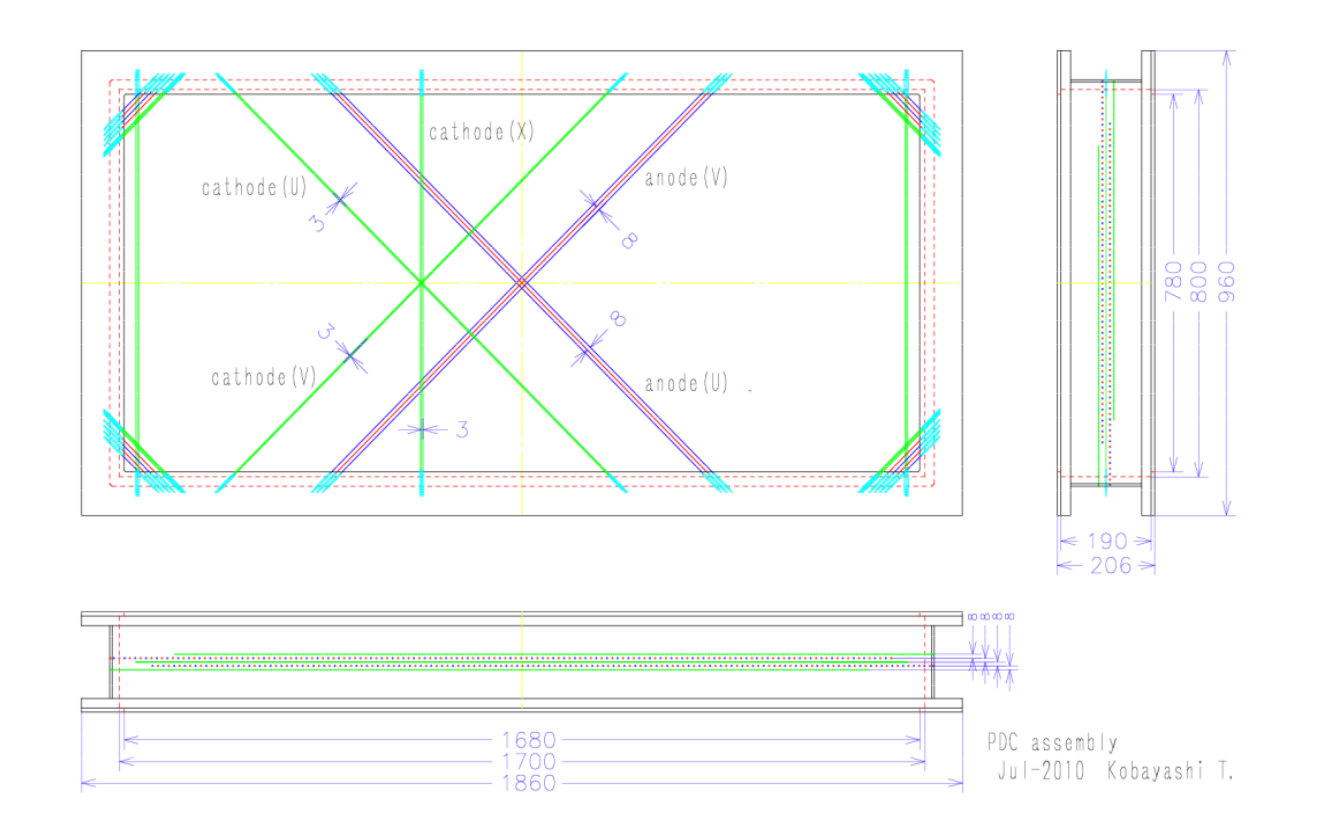

PDC结构示意图

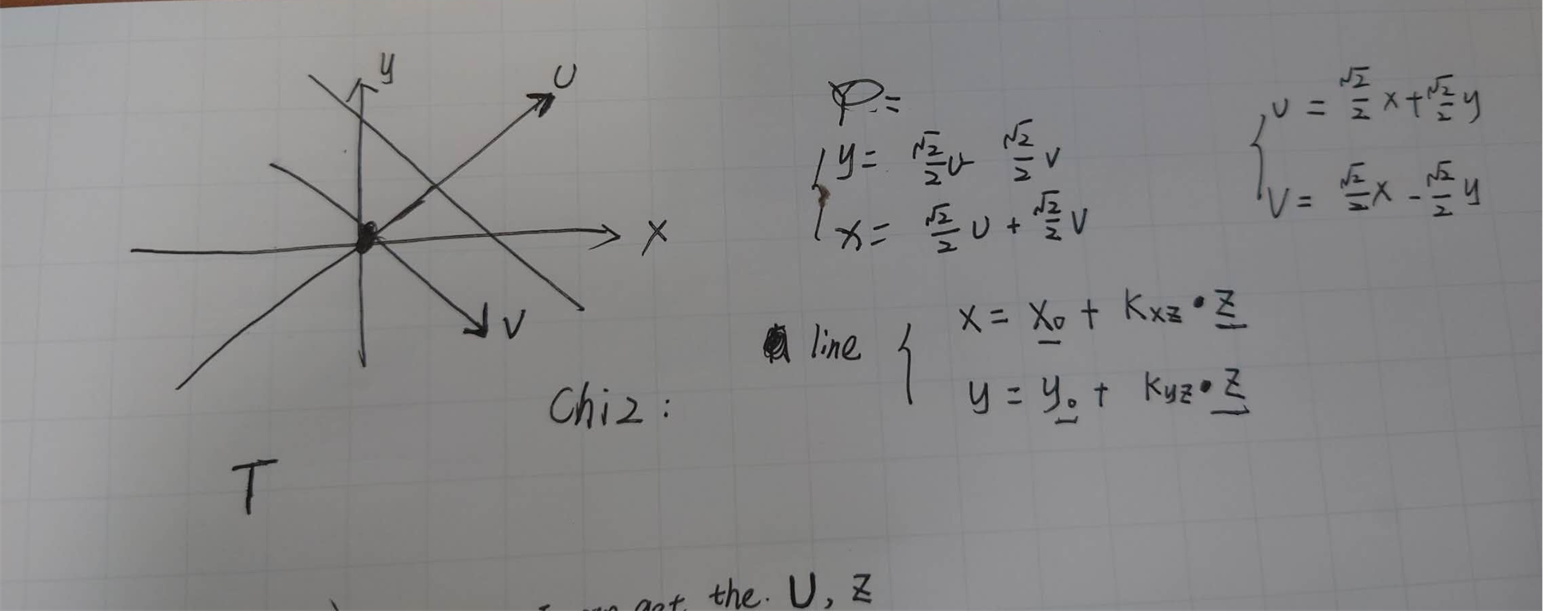

PDC丝室结构。X, U, V 层通过不同方向的丝（或条）来确定粒子穿过的二维位置。例如，X 层的丝通常垂直于X轴，用于精确测量X坐标。

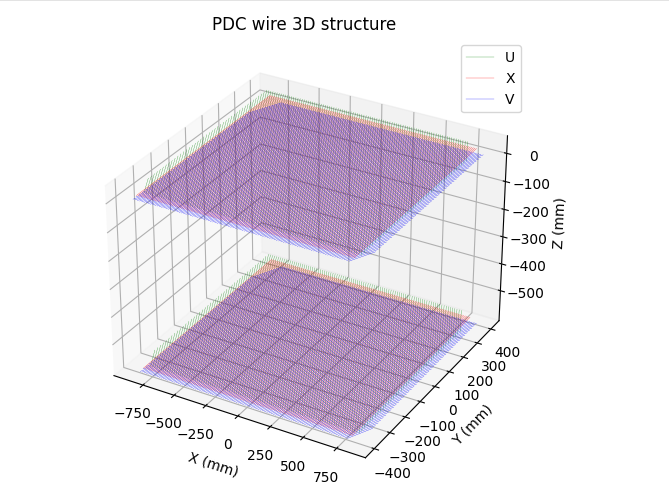

阳极丝线（读出丝）示意图：

代码在https://github.com/tianbaiting/Dpol_smsimulator/blob/main/sim_deuteron/forunderstanding/plot_pdc_wires.py

读出方案与发展

• 初始方案（已测试）：为减少读出通道，曾测试电荷分割读出法，将阴极条通过电阻串联，每8个条通过一个电荷灵敏前置放大器读出。原型探测器（600mm × 480mm）对X射线取得1mm（rms）位置分辨率，但无法正确处理两个质子事件。
• 新方案（开发中）：为解决多粒子问题并提高分辨率，开发新读出电路。每个阴极信号直接连接到前置放大器、整形器和采样保持电路，在前端板（FEB）数字化。预计位置分辨率提升约5倍，需约810个读出通道。

---

模拟方案概述

需要自行构建 PDC 探测器。Geant4 能够精确模拟粒子与气体分子的电离过程。我们的替代方案如下：

1. 用 Geant4 模拟粒子穿过漂移室气体。
2. 在 Geant4 的用户动作类（SteppingAction）中，记录所有电离事件（能量沉积）的位置。
3. 在每根丝附近构建 Sensitive Detector，将最近漂移距离作为时间，总沉积能量作为幅度。
4. 该方法将“点火”简化为“附近发生了电离”，忽略了电子漂移时间、扩散和雪崩增益等复杂过程。

方法局限

• 忽略电子漂移：实际电离产生的电子会沿电场线漂移，而不是简单地朝最近的丝线移动。在高电场区，电子会产生雪崩，这是“点火”过程。此方法无法模拟这一点。
• 无法模拟信号形状和时间：未考虑漂移时间，无法得到信号的精确时间信息和波形。
• 无法模拟增益：Geant4 本身不模拟雪崩过程，无法得到每个“点火”事件的信号增益。

---

物理模型简述

• 用 Geant4 构建 PDC 漂移室几何和气体材料。
• 粒子（如质子）穿过气体时产生电离，能量沉积被记录。
• 在 SteppingAction 中，判断电离事件是否靠近某根丝（anode wire），将最近距离作为漂移时间，能量沉积作为信号幅度。
• 忽略电子漂移过程、雪崩增益和信号波形，仅模拟空间分布和能量响应。

几何与材料构建

• 定义气体混合物：如 75% Ar + 25% i-C4H10，1 atm。
• 构建漂移室盒体：用 G4Box 或 G4Trap 表示气体体积。
• 构建丝阵列：用 G4Cylinder 或 G4Tubs 表示阳极丝，按实际位置排布。

敏感体设置

• 将气体体积设置为 Sensitive Detector（SD），在 SD 中记录每一步的能量沉积和位置。

SteppingAction 实现

• 在 UserSteppingAction 中，判断每一步是否发生在气体体积内。

数据输出

• 每个事件输出所有“点火”信号（可用 TTree/TClonesArray），包括能量、位置、最近丝编号、漂移距离等。

具体code实现

数据流向说明

根据模拟流程，数据的主要流向如下：

graph TD
    subgraph "输入与模拟"
        A[输入文件<br/>dbreakb01.root] --> B{Geant4 模拟};
        C[BeamSimTree] --> D[beam数据];
    end

    subgraph "PDC 径迹探测器处理"
        E(FragmentSD) --> F[FragSimData];
    end

    subgraph "中子探测器处理"
        I(NEBULASD) --> J[NEBULAPla数据];
        J --> K[中子探测分析];
    end

    subgraph "其他"
            G{轨迹重建算法所需} --> H[输出分支<br/>target_*, PDC1*, PDC2*];
    end
    B --> E & I;

/home/tbt/workspace/dpol/smsimulator5.5/sim_deuteron/src/DeutDetectorConstruction.cc

// 第232-234行：PDC1物理放置
G4ThreeVector pdc1_pos_lab{fPDC1Pos};
pdc1_pos_lab.rotateY(pdc_angle);  // 坐标变换
G4Transform3D pdc1_trans{pdc1_rm, pdc1_pos_lab};
new G4PVPlacement{pdc1_trans, pdc_log, "PDC1", expHall_log, false, 0};

// 第236-240行：保存到模拟参数
frag_prm->fPDC1Position.SetXYZ(
    fPDC1Pos.x()/mm,
    fPDC1Pos.y()/mm,
    fPDC1Pos.z()/mm
);

先移动，然后再旋转

PDC有3个独立的敏感层：

U层： /PDC_U - 倾斜丝线方向
X层： /PDC_X - 垂直丝线方向
V层： /PDC_V - 倾斜丝线方向

// 在DeutDetectorConstruction.cc中的设置
fPDCSD_U = new FragmentSD("/PDC_U"); // U层敏感探测器
fPDCSD_X = new FragmentSD("/PDC_X"); // X层敏感探测器
fPDCSD_V = new FragmentSD("/PDC_V"); // V层敏感探测器

// 绑定到对应的逻辑体积
fPDCConstruction->fLayerU->SetSensitiveDetector(fPDCSD_U);
fPDCConstruction->fLayerX->SetSensitiveDetector(fPDCSD_X);
fPDCConstruction->fLayerV->SetSensitiveDetector(fPDCSD_V);

FragmentSD工作原理
核心方法是 ProcessHits()：

G4bool FragmentSD::ProcessHits(G4Step* aStep, G4TouchableHistory*)
{
    // 1. 获取数据管理器
    SimDataManager *sman = SimDataManager::GetSimDataManager();
    TClonesArray *SimDataArray = sman->FindSimDataArray("FragSimData");

    // 2. 提取步进信息
    G4StepPoint* preStepPoint = aStep->GetPreStepPoint();
    G4StepPoint* postStepPoint = aStep->GetPostStepPoint();

    // 3. 筛选条件：只记录主粒子且带电粒子
    if(parentid == 0 && aStep->GetTrack()->GetDefinition()->GetPDGCharge() != 0.)
    {
        // 4. 创建TSimData对象并填入数据
        TSimData* data = new TSimData();
        data->fTrackID = trackid;
        data->fDetectorName = detectorName;  // "U", "X", "V"
        data->fPrePosition = prePosition;
        data->fPostPosition = postPosition;
        data->fPreMomentum = preMomentum;
        // ... 更多物理量
    }
}

---

smsimulator5.5 中的 PDC 具体配置 (源码精确数值)

以下数值与文件:行号一一对应，来自 libs/smg4lib/src/construction/。

气体材料

• 气体混合物：75% Ar + 25% i-C4H10，1 atm，由 G4_Ar 与 G4_BUTANE 按摩尔体积 24.055 L/mol 配置，材料命名 mat_PDC (PDCConstruction.cc:32-42)。
• 注意：anaroot 文档中也提到可换 Ar + 50% C2H6，但 Geant4 模型默认使用 Ar/iC4H10。

几何

单个 PDC 室（PDCenc）：
- 整体气体盒：G4Box 半边长 (1700/2, 800/2, 190/2) mm，即 1700 × 800 × 190 mm (PDCConstruction.cc:98-102)。
- U 层灵敏体：G4Box (840, 390, 4) mm，本地坐标 (0, 0, -12) mm，物理体 PDCSD_U (PDCConstruction.cc:105-108)。
- X 层灵敏体：G4Box (840, 390, 8) mm，本地坐标 (0, 0, 0) mm，物理体 PDCSD_X (PDCConstruction.cc:111-114)。
- V 层灵敏体：G4Box (840, 390, 8) mm，本地坐标 (0, 0, +12) mm，物理体 PDCSD_V (PDCConstruction.cc:117-120)。
- 沿本地 +z 方向的层顺序：U → X → V，三层皆为整体气体盒，丝不在几何中显式建模。

实验室坐标摆放 (双室 PDC1 + PDC2)

默认值（单室）在 PDCConstruction.cc:25-26：fPosition = (400, 0, 4100) mm，fAngle = 57 deg（PDC1 配置，B=1.3 T）；先按 −fAngle 绕 Y 轴旋转，再做 G4PVPlacement (PDCConstruction.cc:78-81)。

运行时双室位置由 macro 命令注入（DeutDetectorConstructionMessenger.cc:75-94，分发于 DeutDetectorConstruction.cc:554-575）：

# configs/simulation/macros/export_ips_geometry_example.mac (lines 19-21)
/samurai/geometry/PDC/Angle 69 deg
/samurai/geometry/PDC/Position1 70 0 400 cm
/samurai/geometry/PDC/Position2 70 0 500 cm

GDML dump 显示 PDC1 在实验室坐标 (-3483.46, 0, 2086.98) mm、PDC2 在 (-4417.04, 0, 2445.35) mm（绕 Y=69° 旋转，configs/simulation/macros/detector_geometry.gdml:870-876）。

灵敏体 (FragmentSD) 数据流

FragmentSD 实例 (/PDC_U, /PDC_X, /PDC_V) 在 DeutDetectorConstruction.cc:311-323 绑定到 U/X/V 逻辑体。FragmentSD::ProcessHits 筛选条件 parentid == 0 && PDGCharge != 0（仅主粒子带电）后，把每一步打成 TSimData 入 TClonesArray FragSimData（由 FragSimDataInitializer.cc:17-31 分配）。

每步记录字段：

字段	含义	单位/类型
fParentID, fTrackID, fStepNo	Geant4 轨迹标识	int
fZ, fA, fPDGCode, fParticleName	粒子标识	—
fDetectorName	GetVolume(1) 名 → "U"/"X"/"V"	string
fID	GetVolume(1) 拷贝号 (区分 PDC1/PDC2)	int
fModuleName	最内层体名	string
fCharge, fMass	—	e, MeV
fPreMomentum/fPostMomentum	TLorentzVector	MeV
fPrePosition/fPostPosition	3-向量	mm
fPreTime/fPostTime	—	ns
fEnergyDeposit	步长能量沉积	MeV
fFlightLength	到材料入口距离	mm
fIsAccepted = kTRUE	flag	bool

Geant4 几何 ≠ 真实丝阵列。这里的 U/X/V 是整体气体盒，"丝"概念出现在分析端 (analysis_pdc_reco) 与 anaroot SAMURAIPDC.xml 中。模拟生成的 FragSimData 直接给出 3D 击中点，后续在分析模块里按真实丝几何离散化得到模拟 hit。

---

真实硬件中的 PDC 丝阵列 (来自 anaroot SAMURAIPDC.xml)

数据库给出 PDC1+PDC2 实际丝排布（详见 anaroot PDC 重建文档）：

层	anodedir	id_plane	wirez (mm)	备注
0	U	81	40	PDC1 第 1 层
1	X	82	24	PDC1 第 2 层
2	V	83	8	PDC1 第 3 层
3	U	84	-576	PDC2 第 1 层
4	X	85	-592	PDC2 第 2 层
5	V	86	-608	PDC2 第 3 层

• 每层 136 根丝，间距 12 mm，wirepos 范围 -822..+822 mm；V 层 wire id 倒序排列。
• 所有丝标记焦面 F13，det=37；总丝数 ≈ 816（SAMURAIPDC_fit.csv:1-817）。
• PDC1 与 PDC2 沿 z 方向间隔约 616 mm（PDC1 中心 z≈24 mm，PDC2 中心 z≈-592 mm）。

注：SAMURAIPDC_fit.csv 列头为
ID, NAME, FPL, layer, id_plane, anodedir, wireid, wirepos, wirez, tzero_offset, det, geo, ch
模拟与重建必须使用同一套丝几何，否则 hit→track 阶段会出现系统偏移。

---

端到端工作流

# 1. 构建
cd /home/tian/workspace/dpol/smsimulator5.5
./build.sh

# 2. 用包含 PDC1/PDC2 双室配置的 macro 运行模拟
bin/sim_deuteron configs/simulation/macros/export_ips_geometry_example.mac

# 3. PDC 径迹/动量重建
bin/reconstruct_target_momentum --config configs/reconstruction/default.yaml

可视化 PDC 丝阵列：

python scripts/visualization/plot_pdc_wires.py

---

参考资料（本地 PDF 已存）

• ../refs/Detector-PDC.pdf — RIKEN SAMURAI 官方 PDC 详细参数
• ../refs/NEBULA_workshop_Kondo.pdf — Kondo NEBULA workshop 报告（含 SAMURAI 全谱仪布局）

---

最后更新: 2026-05-14
创建日期: 2025-08-25
